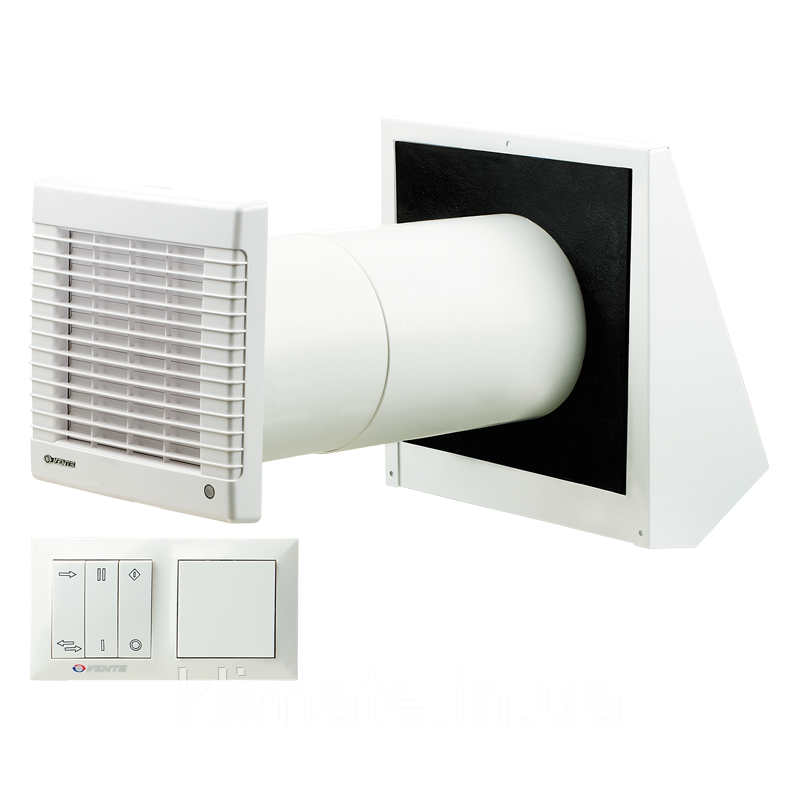

Реверсивний провітрювач ТвінФреш РА-50

9 200 ₴

  • В наявності
  • Код: РА-50
Реверсивний провітрювач ТвінФреш РА-50
Реверсивний провітрювач ТвінФреш РА-50В наявності
9 200 ₴
+380 (96) 255-07-31
Киевстарменеджер Володимир
  • +380 (95) 255-07-31
    МТС менеджер Володимир
+380 (96) 255-07-31
Киевстар менеджер Володимир
  • +380 (95) 255-07-31
    МТС менеджер Володимир
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Опис

Провітрювач ТвінФреш Вентс РА-50 призначений для організації вентиляції окремої кімнати квартири, будинку та ін. Є найбільш економічним і простим рішенням.

Технічні характеристики

Параметри Величина
Напруга, В 230
Максимальна потужність, Вт 1,4-3
Продуктивність у реверсивному режимі, м3/год 25
Продуктивність у режимі витяжки або припливів, м3/год 50
Швидкість обертання, хв-1 570-1100
Рівень шуму на відстані 3 м, дБ (А) 22-29
Захист, клас IP 24

Габаритні розміри

Чертеж проветривателя с размерами

Конструкція провітрювача

Конструкция устройства

Провітрювач складається з двох решіток, вентилятора, фільтрів, телескопічного каналу з металу та ребератора. Пристрій вбудовується в стіну кімнати, яка виходить назовні.

Для припливу або витяжки повітря використовується осьовий вентилятор з можливістю реверсатобто зміни напрямку обертання крильчатки. У цього вентилятора дуже низьке енергоспоживання — не більш ніж 3 Вт. Живлення здійснюється від 12 В, що в принципі безпечно для використання навіть у дитячих. Для перетворення стандартного 220 В на 12 В використовується блок живлення, який входить до постачання.

Рекуператор слугує для передавання тепла від витяжного повітря приточному. У цьому провітрювачі його ефективність дуже висока — до 91%. Виготовлений він із кераміки, має дуже велику площу, що контактує з повітрям.

Фільтрація призначена для запобігання потраплянню частинок пилу, пилку та інших забруднень у кімнату, а також для захисту від забруднення самого провітрювача.

Вентилятор захований у телескопічному каналі. Довжину його можна відрегулювати в діапазоні від 250 мм до 475 мм. Зовні канал заізольований для запобігання тепловтратам і утворенню конденсату.

Як це працює

Принцип работы приточного клапана с рекуперацией



Провітрювач може працювати в таких режимах:

  • реверсивний режим із регенерацією тепла. Реверс відбувається кожні 70 секунд
  • витяжна вентиляція
  • приточна вентиляція

Робота провітрювача в реверсивному режимі відбувається в такий спосіб.

Вентилятор вмикається в режимі витяжки, відбувається видалення повітря з приміщення. Тепле повітря проходить через рекуператор, нагріває його. За 70 секунд вентилятор провітрювача зупиняється і вмикається в режимі припливу повітря в приміщення.

Свіже повітря з вулиці проходить через рекуператор, нагрівається, фільтрується й подається в приміщення через лицьову решітку.

Під час монтажу провітрювача інтервал перемикання можна поміняти в діапазоні від 30 до 120 секунд.

Система автоматики

Выносной пульт управления

Система автоматики дає змогу провітрювачу працювати в 4 режимах:

  1. Режим провітрювання (витяжка або приплив) на 1 швидкості.
  2. Режим провітрювання (витяжка або приплив) на 2-й швидкості.
  3. Режим реверсивної роботи (регенерації) на 1 швидкості.
  4. Режим реверсивної роботи (регенерації) на 2 швидкості.

Керування провітрювачами здійснюється за допомогою панелі керування (КВР або КВС) або блока керування й живлення (КВР-Т 12 (220/12) або КВС-Т 12 (220/12)).

Блоки керування й живлення КВР-Т 12 (220/12) і КВС-Т 12 (220/12) потужністю 12 Вт входять до складу ТвінФреш РА-50, СА1-50і СА-60 і об'єднують в одному корпусі панель керування КВР або КВС і трансформатор ТР 220/12-12.

Приклад системи вентиляції на базі провітрювача ТвінФреш

Пример вентиляции квартиры проветривателями Твинфреш

Під час створення системи вентиляції на базі провітрювачів ТвінФреш «Комфо» у кожній кімнаті встановлюється по одній установці. У великих приміщеннях рекомендується встановлювати два провітрювачі. Режим вентиляції для кожної окремої кімнати можна перемикати відповідно до індивідуальних вимог.

Повітря перетікає між кімнатами через дверні прорізи та коридори, забезпечуючи в такий спосіб необхідну циркуляцію у всьому житловому стані.

Завдяки системі вентиляції на базі провітрювачів ТвінФреш «Комфо» з регенерацією енергії витрати на додаткове охолодження або опалення приміщень істотно знижуються.

А для організації максимально енергоефективної вентиляції в будинку рекомендуємо встановити інтелектуальні вентилятори VENTS iFan у кухні та санвузлі, які витягують повітря автоматично за спрацьовуванням датчиків руху та вологості.

Монтаж

Для встановлення провітрювача необхідно зробити отвір у зовнішній стіні.

Схема монтажа в наружную стену приточного клапана

Зовнішня частина телескопа провітрювача розташовується з боку вулиці та фіксується дюбелями. Для спрощення встановлення рекомендується витримати проміжки між стіною й трубою приблизно 5-10 мм. Після цього в отвір із боку приміщення вставляється внутрішня частина телескопа, фіксується дюбелями, а проміжки між трубою та стіною заповнюються монтажною піною.

У разі будівництва нового житла телескопічний канал провітрювача рекомендується монтувати в отвір у стіні після завершення фасадних робіт і внутрішнього оздоблення приміщення. Електрична проводина для під'єднання встановлення виводиться так, щоб потрапити в спеціальну висічку у внутрішній частині телескопа.

У вмонтований у стіні канал вставляються внутрішні елементи провітрювача: фільтр, керамічний блок, вентиляторний вузол. Кабель під'єднується до плати керування за допомогою швидкорознімних з'єднань і провітрювач закривається пластиковою решіткою з другим фільтром і декоративною панеллю.

Монтаж блока керування й блока трансформатора здійснюється також у підготовлені отвори в стіні.

Внешний вид в разрезе стены

Монтаж у стіну завтовшки від 250 до 470 мм

Монтаж в тонкую стену

Монтаж у тонку стіну завтовшки від 120 до 470 мм

Технічне обслуговування

Необхідно раз на рік очищати турбіни м'якою сухою щіткою або стисненим повітрям без використання води. Періодичність очищення фільтрів може варіюватися залежно від чистоти зовнішнього повітря, частоти використання провітрювачів. Зазвичай це необхідно робити кожні 3-6 місяців. Фільтри чистяться пилососом. У разі зменшення продуктивності провітрювача необхідна заміна фільтрів — 1-2 рази на рік.

Гарантія

Виробник гарантує нормальну роботу провітрювача впродовж 24 місяців із дня продажу.

Документація

Руководство пользователя Вентс Твинфреш





Характеристики
Основні
ВиробникVENTS
Країна виробникУкраїна
Продуктивність25 куб.м/год
Напруга мережі220~240 В
Частота струму50 Гц
Максимальна підтримувана температура45 град.
Мінімальна підтримувана температура25 град.
Рівень шуму21 дБ
Гарантійний термін24 міс
СтанНове
Габаритні розміри
Ширина234 мм
Довжина284 мм
Висота64 мм
Користувальницькі характеристики
СеріяПровітрювачі ТвинФреш серії «Стандарт»
Інформація для замовлення
  • Ціна: 9 200 ₴
